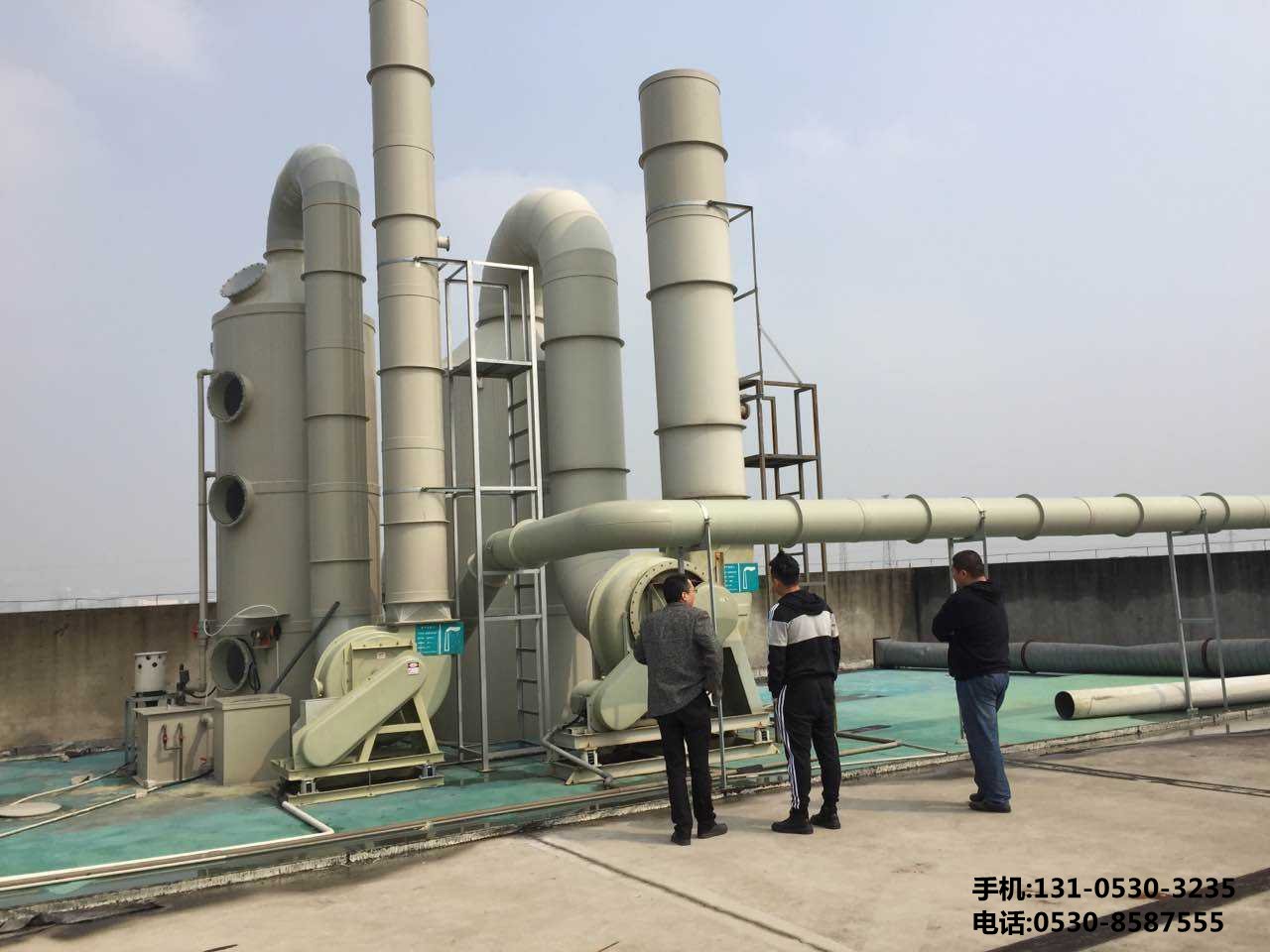

廢氣除臭的組成





廢氣除臭由PLC控制器、文本顯示、變頻調速器、點火器、紫外傳感器、熱電偶等電控設備和風機組成。此外，氣體和空氣的比例由零壓力閥調節。催化燃燒電氣控制系統的工作過程分為燃燒器工作狀態、停止?fàn)顟B(tài)和參數設置狀態三種狀態。工作狀態分為點火過程和燃燒過程。



溫度由安裝的熱電偶檢測并發送到文本顯示。PLc與模擬輸入和輸出模塊、火焰和熱電偶溫度信號,該信號將檢測到的信號和設置的比較操作后0 ~ 10 V電子信號控制變頻器的輸出頻率調整風扇轉速,保持燃燒器燃燒溫度,這是一個控制系統根據設定溫度;自動檢測燃燒器溫度信號并設定溫度比較，輸出各種報警信號或直接停機。

該顯示器可顯示變頻器的流量、燃燒溫度和頻率。設置參數、工作狀態等信息;工作溫度參數可通過顯示器在線調節，并可修改設定溫度來控制風機的運行。系統還具有多種保護功能，***別是較強的邏輯聯鎖功能，從而保證系統工作可靠，并具有較為完善的控制功能。
